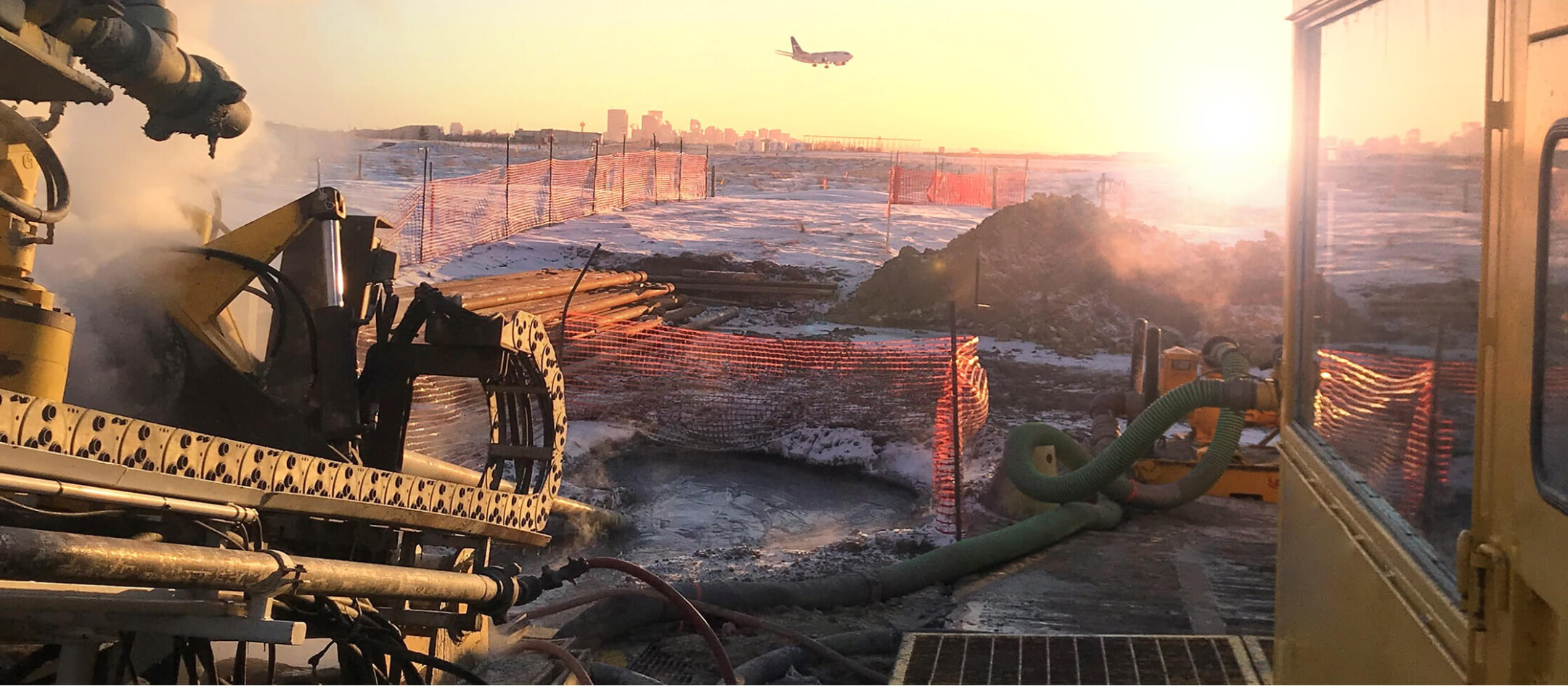

Horizontaal gestuurd boren

Ontdek deze methode en de voordelen ervan!

Horizontaal gestuurd boren is een sleufloze techniek die wordt gebruikt voor de aanleg van ondergrondse infrastructuur. Bij Brownline gebruiken we onze zelfontwikkelde Gyro Steering Tool voor horizontaal gestuurd boren. Ontdek de vele voordelen van deze tool!

Download onze brochure

Wat is horizontaal gestuurd boren?

Horizontaal gestuurd boren, ook wel horizontal directional drilling of HDD genoemd, is een methode die wordt gebruikt om sleufloos te boren. horizontaal boren wordt ingezet voor het aanleggen van ondergronds infrastructuur, zoals:

  • waterleidingen
  • telecommunicatiekabels
  • elektriciteitskabels
  • gasleidingen
  • olieleidingen

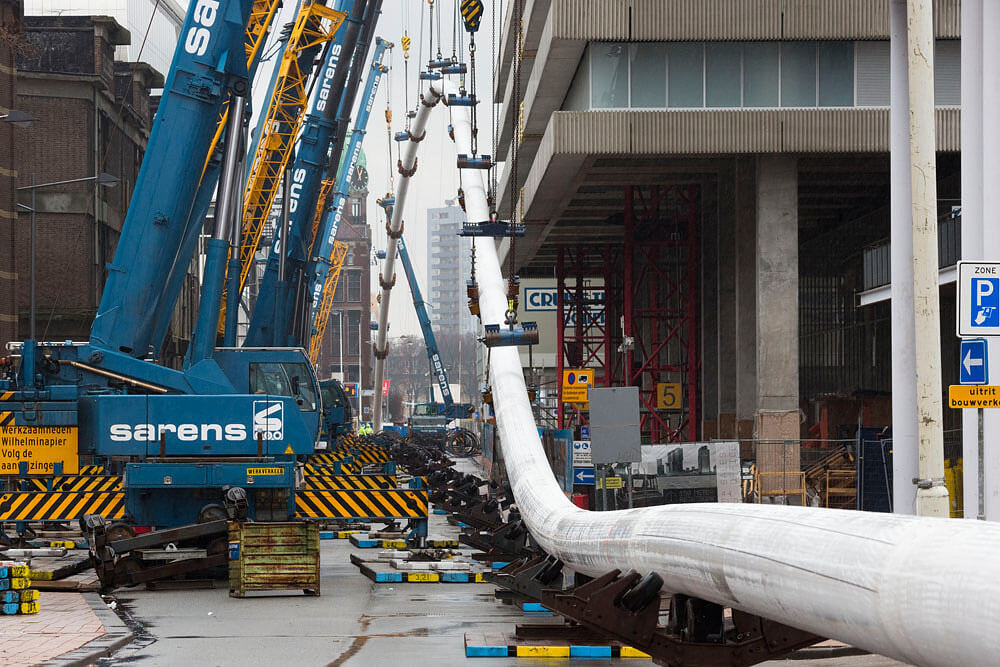

productiepijp Brownline

Hoe werkt horizontaal gestuurd boren?

Horizontaal gestuurd boren gaat volgens drie fases:

  1. Pilotboring: Tijdens de eerste fase wordt er een holle boorkop via een rig door de aarde geduwd. Vanaf de oppervlakte wordt er in het holle gedeelte bentoniet gegoten. Dit wordt gedaan om het boorgat open te houden. Bovendien wordt het gelijk mogelijk om overtollige aarde af te voeren.

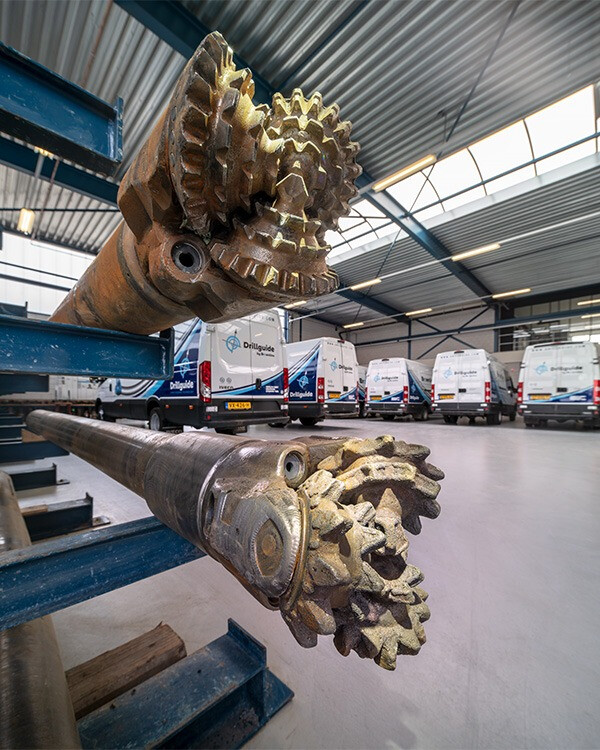

  2. Het verruimen van het boorgat: Na de pilotboring wordt de boor verwijderd en vervangen door een ruimer. Deze wordt vervolgens terug getrokken om het boorgat ruimer te maken. Tijdens dit proces trekt de ruimer een leiding achter zich mee die voorzien is van een boorvloeistof om instorting te voorkomen.

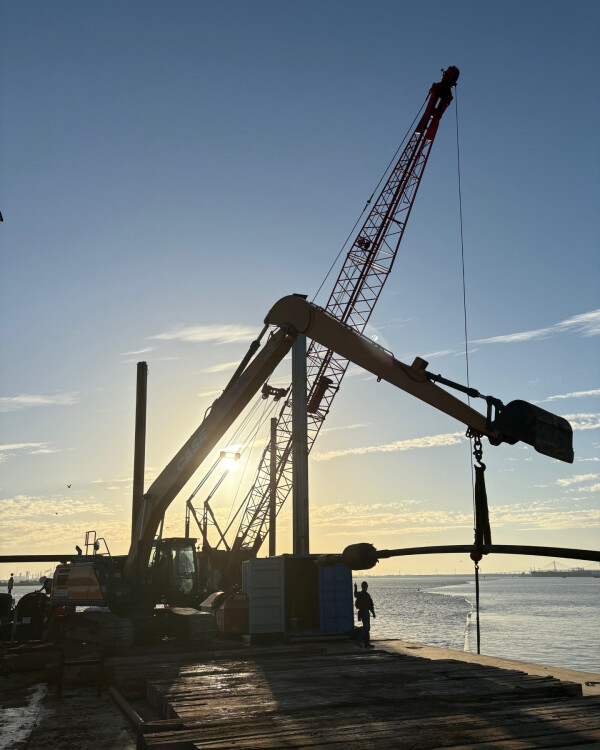

  3. Het trekken van de productiepijp: In de laatste fase wordt de productiepijp getrokken. Als de ruimer zijn werk heeft gedaan wordt deze losgekoppeld en vervangen door de productiepijp en een laatste ruimer. Soms wordt er een pijp voorzien van een ballastpijp om eventuele hoge druk op te vangen.

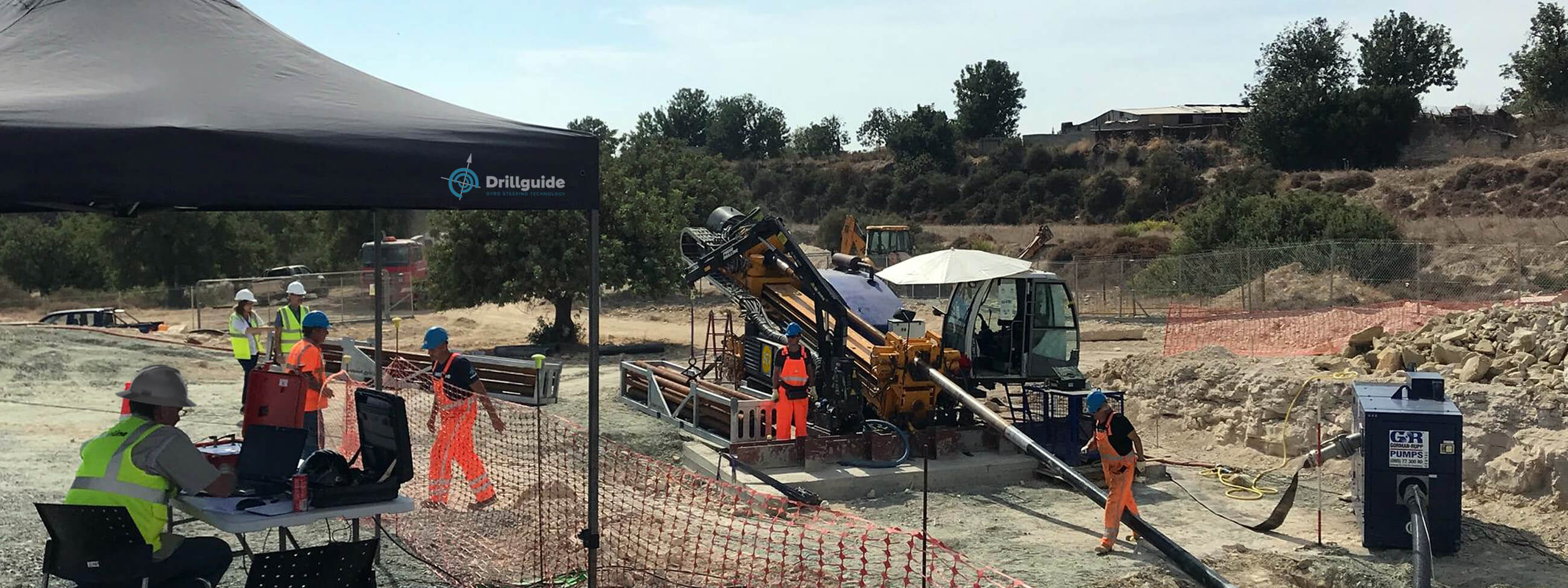

Horizontaal gestuurd boren met rig

Brownline's Gyro Steering Tool voor HDD

Voor het sturen van een gestuurde boring wordt gebruik gemaakt van een simpel principe. Er wordt namelijk een asymmetrische boorkop gebruikt. Dit zorgt ervoor dat als de pijp ronddraait de boring in een rechte lijn gaat. Als de boor van richting moet veranderen maken wij gebruik van een zelfontwikkelde steering tool.

Dit innovatieve systeem is ontwikkeld op basis van gyro technologie. Door onze Gyro Steering Tool (GST) zijn we in staat om zeer nauwkeurig de positie van de boor te bepalen. Verder heeft ons systeem meerdere voordelen om horizontaal gestuurd boren zo efficiënt mogelijk te maken:

1. Eenvoudige setup en steering

Binnen 1 uur na aankomst op de bouwplaats zijn we klaar om van start te gaan met horizontaal boren. Ons systeem is zo ontwikkeld dat er geen magneetvelden of beacons nodig zijn om de positie te bepalen. Zo wordt er voorbereidingstijd bespaard.

2. Zeer nauwkeurig

Zoals we net al aangegeven hadden, is de tool zeer nauwkeurig. De nauwkeurigheid van de tool is 0,01° in pitch en 0,04° in azimuth. Tegelijkertijd wordt de tool niet beïnvloed door magnetische velden van bijvoorbeeld spoorwegen en kabels.

3. Modulair

Door onze modulaire en state-of-the art design is het mogelijk om specifieke add-ons toe te voegen aan aan de boor, zoals GPS track en Radar Intersect. De modules bieden voor elke situatie een oplossing, Waardoor er boortrajecten mogelijk zijn, die voorheen ondenkbaar waren.

Bekijk de video hieronder voor een voorbeeld van een boorproject met ons Gyro Steering Tool.

To view this video please submit your cookies.

Over Brownline

Voorafgaand aan een boorproject geven wij advies over het proces. Tijdens het proces houden wij de positie van de boormachine nauwlettend in de gaten. Onze surveyor ter plaatse zorgt voor professionele begeleiding tijdens het hele boorproces. Kortom, onze service bestaat uit professionele begeleiding, high-tech steering tools en duidelijke rapportage.

Sinds 1994 ontwikkelen wij innovatieve oplossingen voor de boorindustrie. Ons doel is om meetapparatuur te ontwikkelen die betrouwbaar, nauwkeurig en eenvoudig in gebruik is. Onze tools worden onder alle omstandigheden gebruikt, van de harde granieten fjorden in het koude Noorden tot de woestijnen in Dubai. Onze steering service is de oplossing voor uw boorproject!
